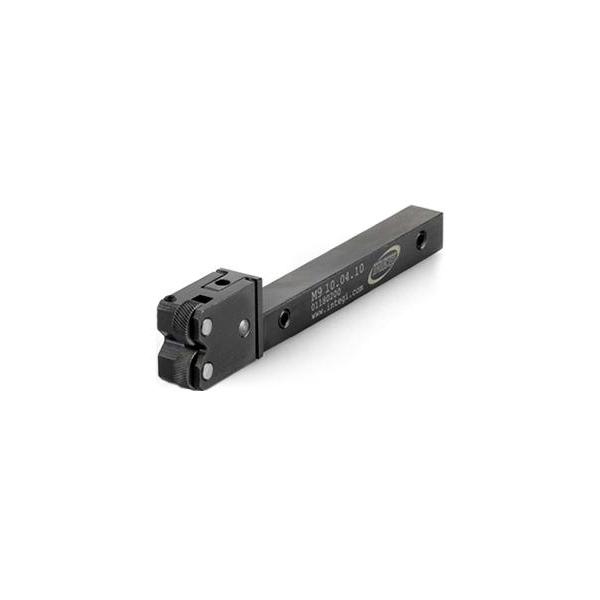

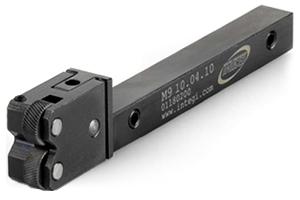

M9
Ürün Açıklaması

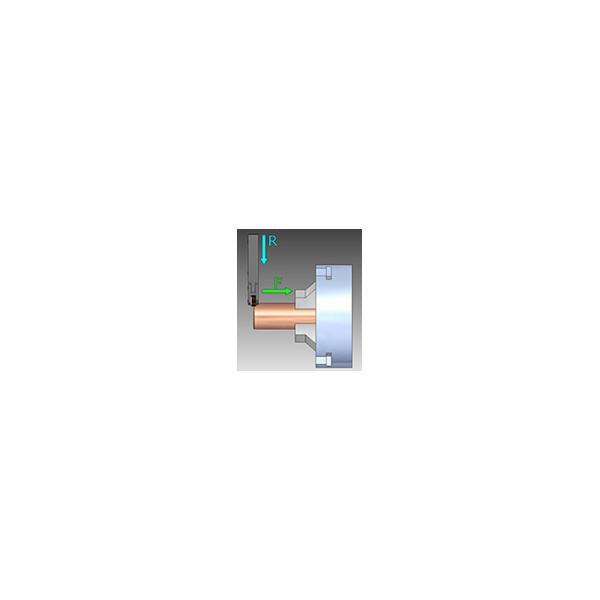

- Hem çapraz (F) hem de radyal (R) besleme için uygundur.

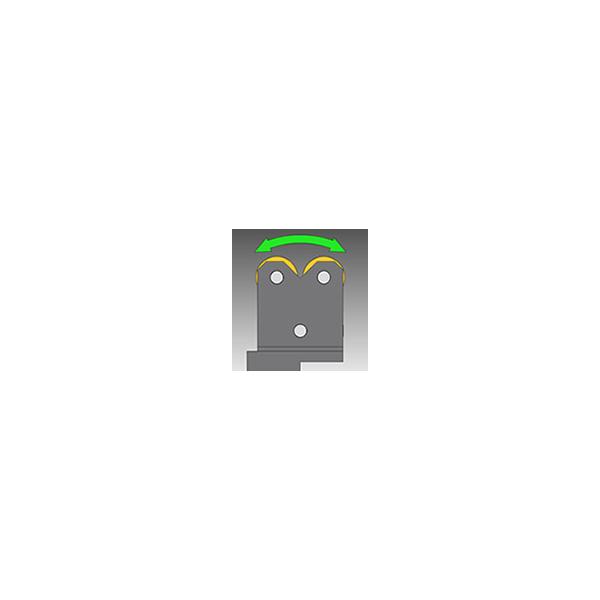

- Kafanın dönme kabiliyeti, tırtılların iş parçası üzerinde merkezlenmesini sağlar.

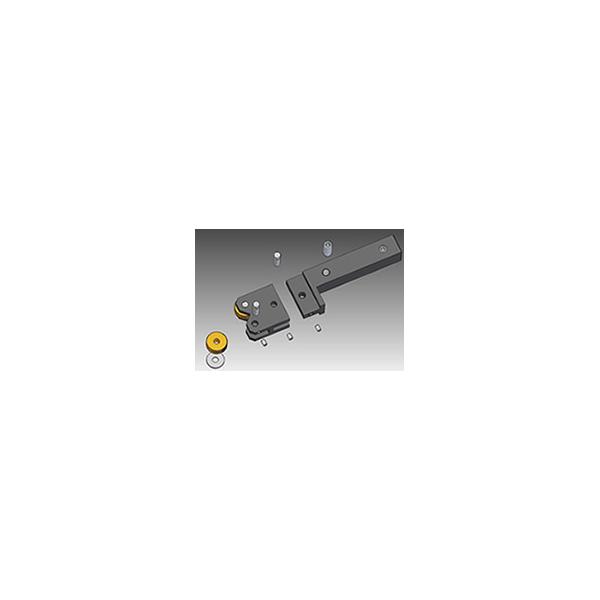

- vidalarla sabitlenmiş akslar.
- Karbür akslar
Makine Tipleri
- Çok milli, kayar başlık, konvansiyonel ve CNC torna tezgahları.
| Tırtıl Şekli | Knurl | Besleme | |
 |
RAA | AA+AA |  |
 |
RGE 30º | BR 30º + BL 30º | |
 |
RGE 45º | BR 45º + BL 45º | |

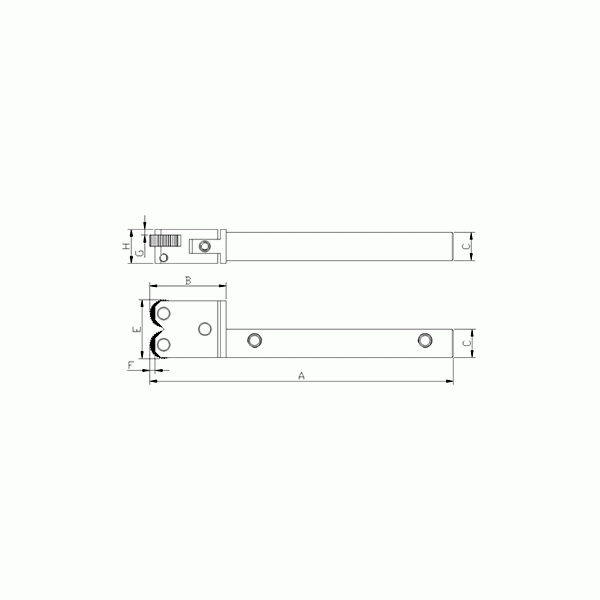

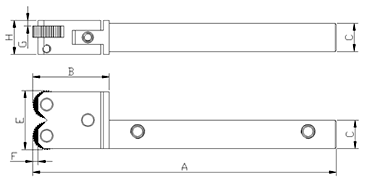

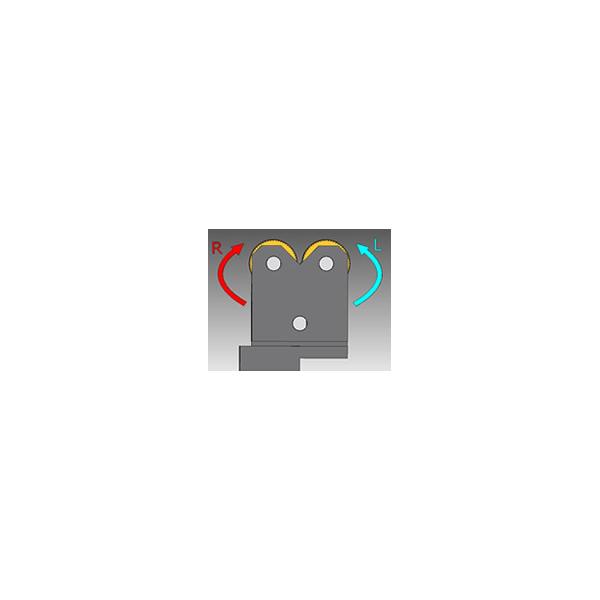

| Kod | Referans | Versiyon | Kapasite | Tırtıl Top Ölçüsü | A | B | C | E | F | G | H | Kg | Yedek Parça | |
| 01180100 | M9 10.04.08 | R+L | Ø3÷50 | 10x4x4 | 107 | 27 | 8 | 21 | 2 | 2 | 12 | 0,1 |
EM9 12.4 HM |
 |
| 011180200 | M9 10.04.10 | R+L | Ø3÷50 | 107 | 27 | 10 | 21 | 2 | 2 | 12 | 0,1 | |||
| 011180300 | M9 10.04.12 | R+L | Ø3÷50 | 107 | 27 | 12 | 21 | 2 | 2 | 12 | 0,1 | |||
| 01180400 | M9 15.04.16 | R+L | Ø3÷100 | 15x4x4 | 130.5 | 40.5 | 16 | 32 | 1.5 | 3 | 16 | 0.2 | ||
| 01180500 | M9 15.05.16 | R+L | Ø3÷100 | 15x5x4 | 130.5 | 40.5 | 16 | 32 | 1.5 | 3 | 16 | 0.2 | ||
| 01180600 | M9 15.06.16 | R+L | Ø3÷100 | 15x6x4 | 130.5 | 40.5 | 16 | 32 | 1.5 | 3 | 16 | 0.2 | ||
