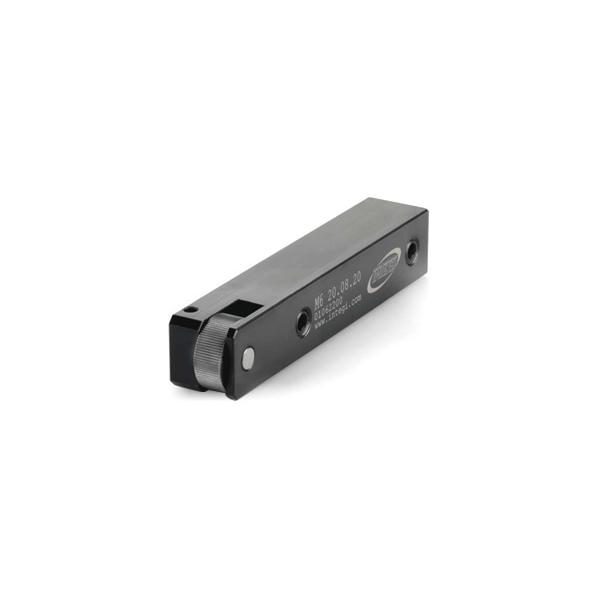

M6

• Form tırtıl aracı.
• Sapa yerleştirilmiş bir çift vida vasıtasıyla boşluk açısını değiştirme imkanı.

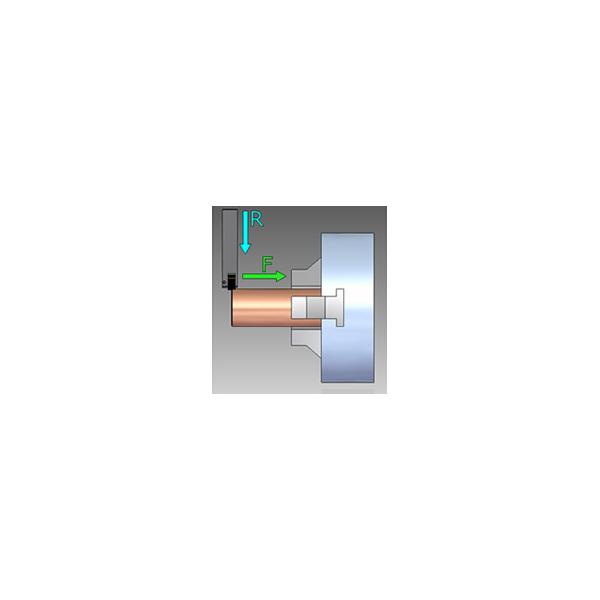

• Hem çapraz (F) hem de radyal (R) besleme için uygundur.
• Karbür aks.

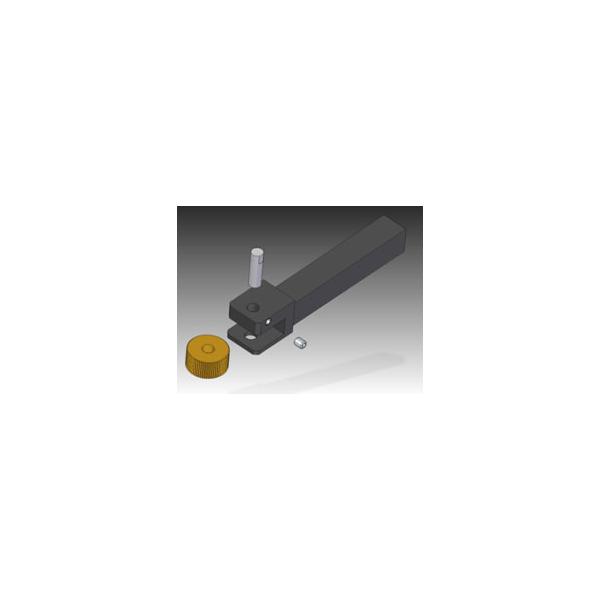

• Anlık bir tırtıl değişimi için aks vida ile sabitlenmiştir.

Makine Tipleri​

• Çok milli, konvansiyonel ve CNC torna tezgahları.

Tırtıl Şekli		Knurl	Besleme
	RAA	AA
	RBL 30º	BR 30º
	RBL 45º	BR 45º
	RBR 30º	BL 30º
	RBR 45º	BL 45º
	RGE 30º	GV 30º
	RGE 45º	GV 45º	​
	RGV 30º	GE 30º	​
	RGV 45º	GE 45º	​
	RKE	KV	​
	RKV	KE	​

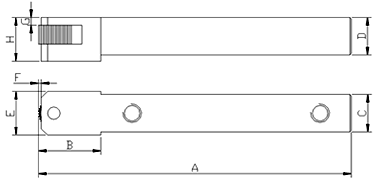

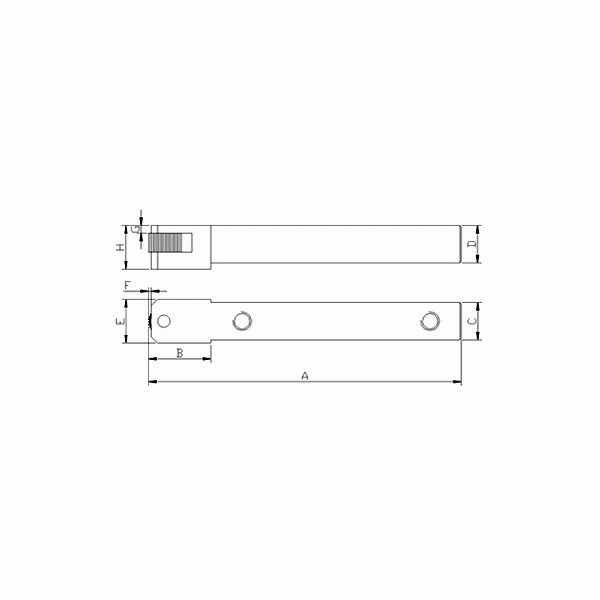

Kod	Referans	Versiyon	Kapasite	Tırtıl Top Ölçüsü	A	B	C	D	E	F	G	H	Kg
01062800	M6 15.06.08-N	R+L	Ø3÷100	10x4x4 10x5x4 15x4x4 15x5x4 15x6x4	100	20	5	5	14	1 (Ø10) 3,5 (Ø15)	2,5	14	0,2
01062900	M6 15.06.10-N	R+L	Ø3÷100		100	20	10	10	14		2,5	14	0,2
01063000	M6 15.06.12-N	R+L	Ø3÷100		102,5	22,5	12	12	14		2,5	14	0,2
01063100	M6 15.06.14-N	R+L	Ø3÷100		102,5	22,5	14	14	14		2,5	14	0,2
01063100	M6 20.06.10	R+L	Ø5÷200	20x6x6	108	28	10	10	20	3	2,5	20	0,2
01061400	M6 20.06.12	R+L	Ø5÷200		108	28	12	12	20		2,5	20	0,2
01061500	M6 20.06.14	R+L	Ø5÷200		108	28	14	14	20		2,5	20	0,2
01061600	M6 20.06.16	R+L	Ø5÷200		108	28	16	16	20		2,5	20	0,3
01061700	M6 20.06.20	R+L	Ø5÷200		108	28	20	20	20		2,5	20	0,5
01061800	M6 20.08.10	R+L	Ø5÷200	20x6x6 20x8x6	108	28	10	10	20	3	2,5	20	0,3
01061900	M6 20.08.12	R+L	Ø5÷200		108	28	12	12	20		2,5	20	0,3
01062000	M6 20.08.14	R+L	Ø5÷200		108	28	14	14	20		2,5	20	0,3
01062100	M6 20.08.16	R+L	Ø5÷200		108	28	16	16	20		2,5	20	0,4
01062200	M6 20.08.20	R+L	Ø5÷200		108	28	20	20	20		2,5	20	0,5
01062300	M6 20.10.10	R+L	Ø5÷200	20x6x6 20x8x6 20x10x6	108	28	10	10	20	3	2,5	20	0,3
01062400	M6 20.10.12	R+L	Ø5÷200		108	28	12	12	20		2,5	20	0,3
01062500	M6 20.10.14	R+L	Ø5÷200		108	28	14	14	20		2,5	20	0,3
01062600	M6 20.10.16	R+L	Ø5÷200		108	28	16	16	20		2,5	20	0,3
01062700	M6 20.10.20	R+L	Ø5÷200		108	28	20	20	20		2,5	20	0,5
