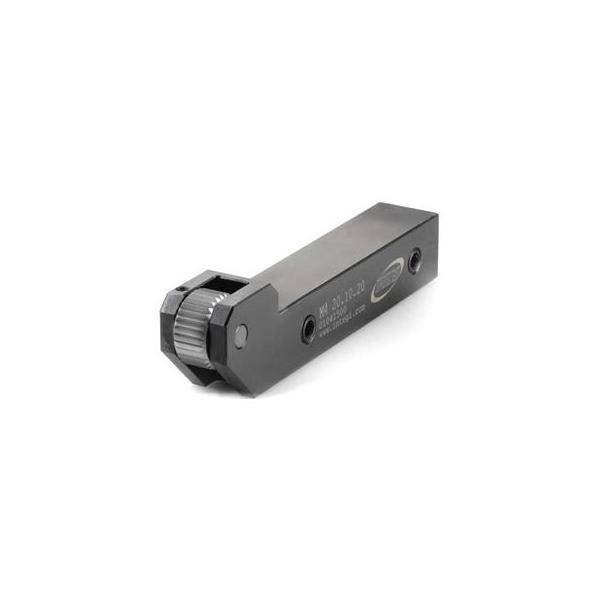

M4

Ürün Açıklaması

  • Form tırtıl aracı.
  • Sapa yerleştirilmiş bir çift vida vasıtasıyla boşluk açısını değiştirme imkanı.
  • Hem çapraz (F) hem de radyal (R) besleme için uygundur.
  • Karbür aks.
  • Anlık bir tırtıl değişimi için aks vida ile sabitlenmiştir.

Makine Tipleri​

  • Çok milli, konvansiyonel ve CNC torna tezgahları.
Tırtıl Şekli Knurl Besleme
RAA AA
RBL 30º BR 30º
RBL 45º BR 45º
RBR 30º BL 30º
RBR 45º BL 45º
RGE 30º GV 30º
RGE 45º GV 45º
RGV 30º GE 30º
RGV 45º GE 45º
RKE KV
RKV KE
Kod Referans Versiyon Kapasite Tırtıl Top Ölçüsü A B C E F Kg Yedek Parça
01041300 M4 20.08.20 R+L Ø8÷200 20x8x6 119,5 29.5 20 30 2.5 0,4 EM4/M5 20.06HM
01041400 M4 20.08.25 R+L Ø8÷200 119,5 29.5 25 35 2.5 0,5
01041500 M4 20.10.20 R+L Ø8÷200

20x8x6

20x10x6

119,5 29.5 20 30 2.5 0,4
01041600 M4 20.10.25 R+L Ø8÷200 119,5 29.5 25 35 2.5 0,5
01041700 M4 25.08.20 R+L Ø8÷300 25x8x8 122 32 20 32.5 5 0,4 EM4/M5 20.08 HM
01041800 M4 25.08.25 R+L Ø8÷300 122 32 25 37.5 5 0,5
01041900 M4 25.10.20 R+L Ø8÷300

25x8x8

25x10x8

122 32 20 32.5 5 0,4
01042000 M4 25.10.25 R+L Ø8÷300 122 32 25 37.5 5 0,5
01042100 M4 25.12.25 R+L Ø8÷300

25x8x8

25x10x8

25x12x8

122 32 20 32.5 5 0.4
01042200 M4 25.12.25 R+L Ø8÷300 122 32 25 37.5 5 0.5
