M23

Ürün Açıklaması

  • Küçük çaplı parçalarda tırtıllı RGE tipi için önerilir.
  • Radyal basınç uygulayarak parçanın bükülme riski daha düşüktür.

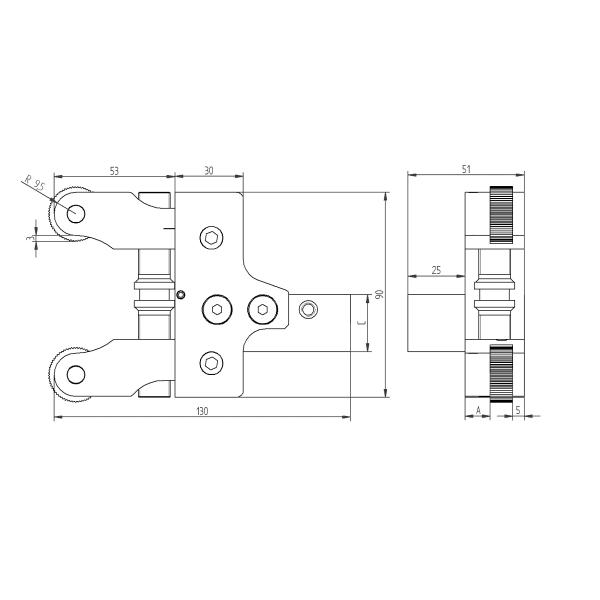

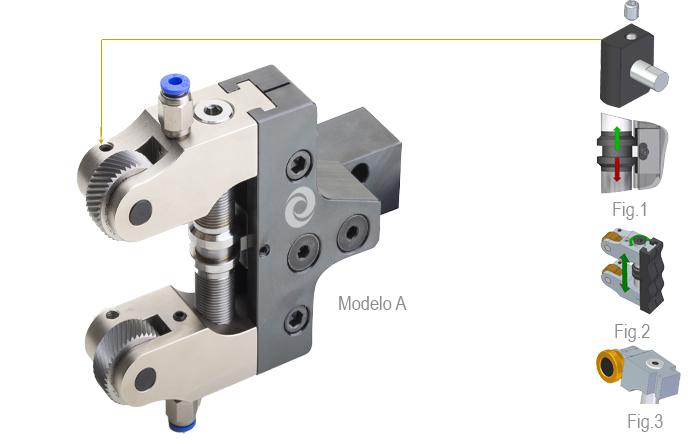

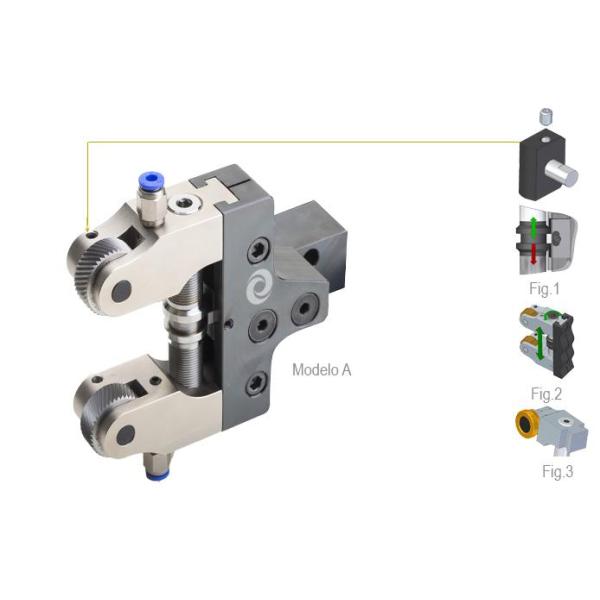

  • Torna tezgahının olası yanlış hizalanmasını telafi etmek için merkezleme sistemi (Şekil 1)
  • Dişli vidalar vasıtasıyla kıskaçların ayarlanması ve merkezlenmesi (Şekil 2)
  • Sert metal miller (Model A)
  • Daha fazla aşınma direnci için sertleştirilmiş kol yüzeyi
Tırtıl Şekli Knurl Besleme

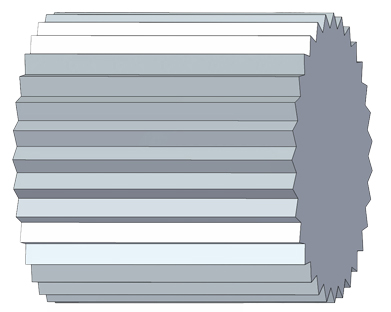

RAA KAA+KAA F←   R↑

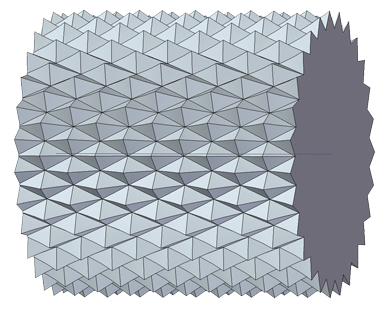

RGE 30º BL 30º + BR 30º F←   R↑

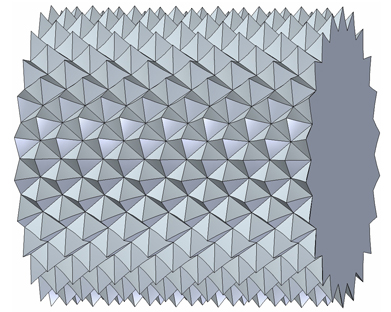

RGE 45º BL  45º + BR 45º F←   R↑

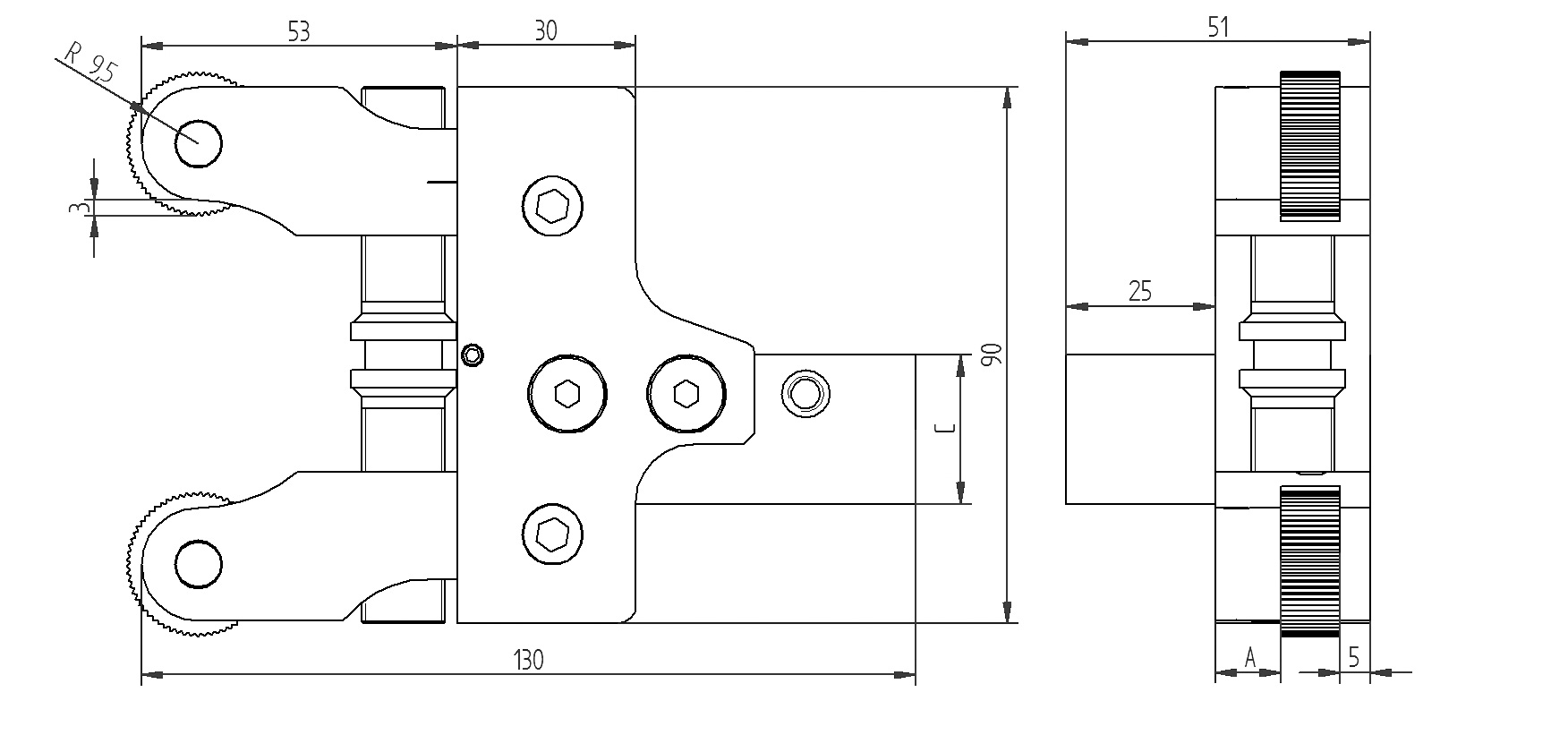

Kod Referans Tip Version Kapasite Tırtıl Top Ölçüsü C Kg
01300100 M22 D19.05-A A R+L Ø 6-50 25x10x8 19.05 1.7
01300101 M22 D19.05-B B R+L Ø 6-50 25x10x15/11 19.05 1.7
01300200 M22 D20-A A R+L Ø 6-50 25x10x8 20 1.7
01300201 M22 D20-B B R+L Ø 6-50 25x10x15/11 20 1.7
01300300 M22 D22-A A R+L Ø 6-50 25x10x8 22 1.7
01300301 M21 15.06.16 B R+L Ø 6-50 25x10x15/11 22 1.7
