M22
Ürün Açıklaması
- Küçük çaplı parçalarda tırtıllı RGE tipi için önerilir.
- Radyal basınç uygulayarak parçanın bükülme riski daha düşüktür.

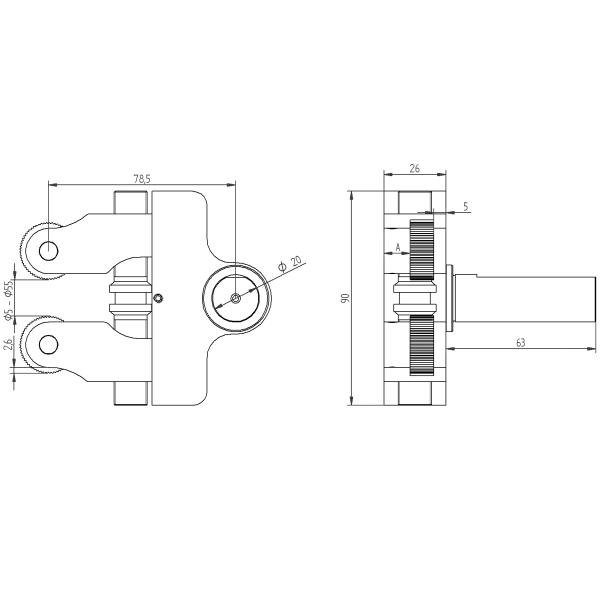

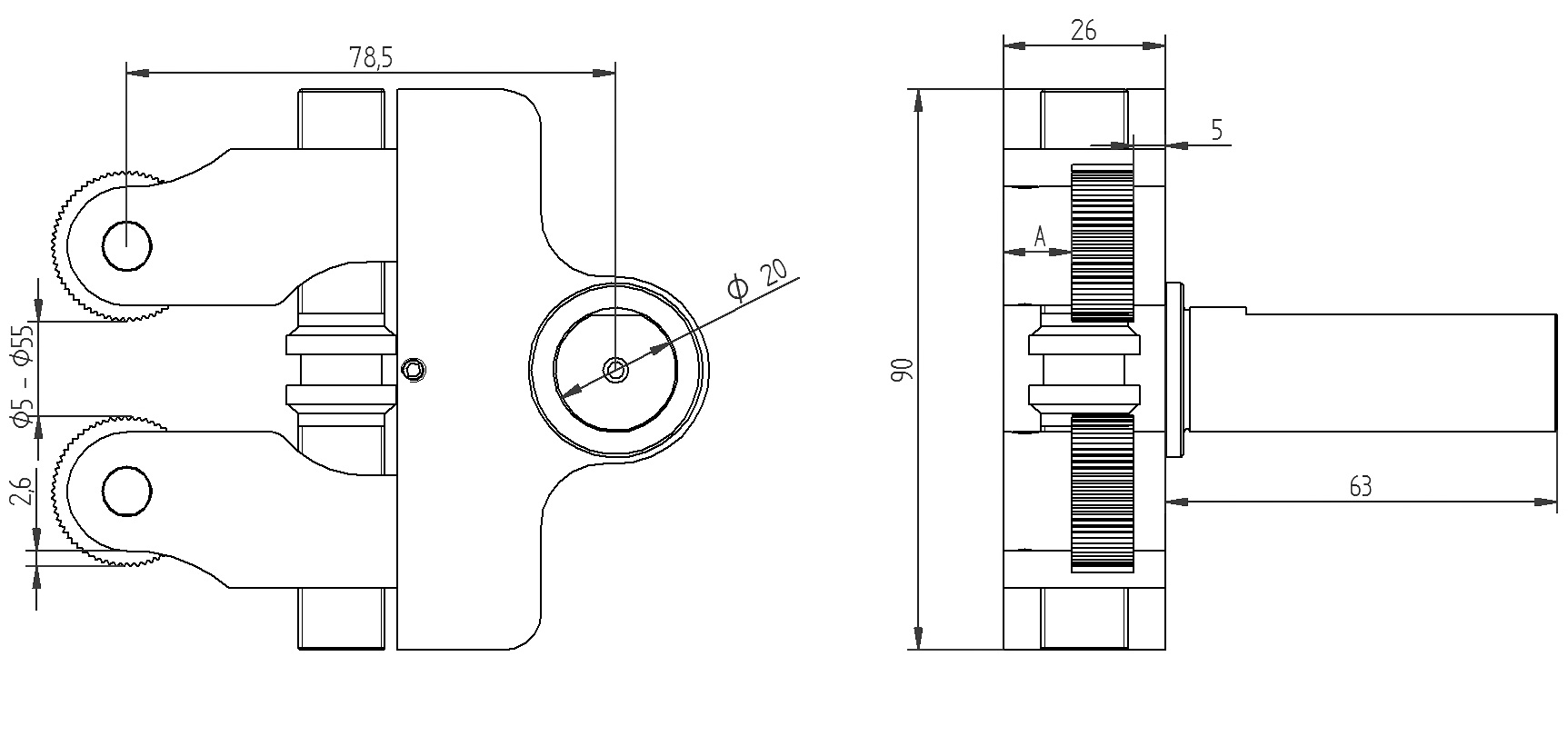

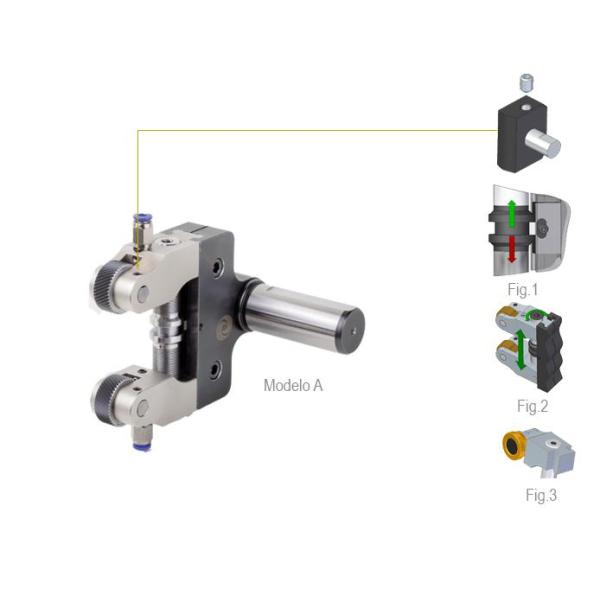

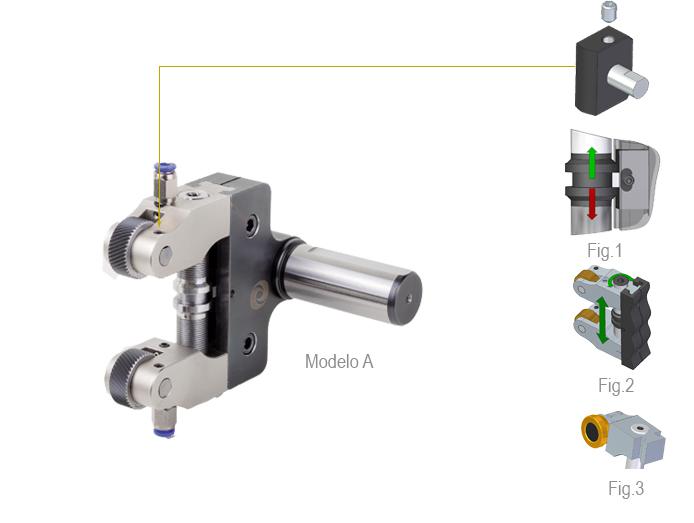

- Torna tezgahının olası yanlış hizalanmasını telafi etmek için merkezleme sistemi (Şekil 1)
- Dişli vidalar vasıtasıyla kıskaçların ayarlanması ve merkezlenmesi (Şekil 2)
- Sert metal miller (Model A)
- Daha fazla aşınma direnci için sertleştirilmiş kol yüzeyi
| Tırtıl Şekli | Knurl | Besleme | |
 |
RAA | KAA+KAA | F← R↑ |
 |
RGE 30º | BL 30º + BR 30º | F← R↑ |
 |
RGE 45º | BL 45º + BR 45º | F← R↑ |
| Kod | Referans | Tip | Version | Kapasite | Tırtıl Top Ölçüsü | C | Kg |
| 01300100 | M22 D19.05-A | A | R+L | Ø 6-50 | 25x10x8 | 19.05 | 1.7 |
| 01300101 | M22 D19.05-B | B | R+L | Ø 6-50 | 25x10x15/11 | 19.05 | 1.7 |
| 01300200 | M22 D20-A | A | R+L | Ø 6-50 | 25x10x8 | 20 | 1.7 |
| 01300201 | M22 D20-B | B | R+L | Ø 6-50 | 25x10x15/11 | 20 | 1.7 |
| 01300300 | M22 D22-A | A | R+L | Ø 6-50 | 25x10x8 | 22 | 1.7 |
| 01300301 | M22 D22-B | B | R+L | Ø 6-50 | 25x10x15/11 | 22 | 1.7 |
| 01300400 | M22 D25-A | A | R+L | Ø 6-50 | 25x10x8 | 25 | 1.7 |
| 01300401 | M22 D25-B | B | R+L | Ø 6-50 | 25x10x15/11 | 25 | 1.7 |
| 01300500 | M22 D25.4-A | A | R+L | Ø 6-50 | 25x10x8 | 25.4 | 1.7 |
| 01300501 | M22 D25.4-B | B | R+L | Ø 6-50 | 25x10x15/11 | 25.4 | 1.7 |
