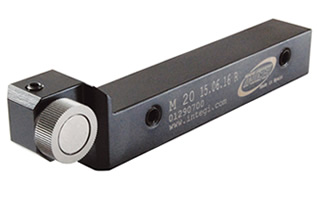

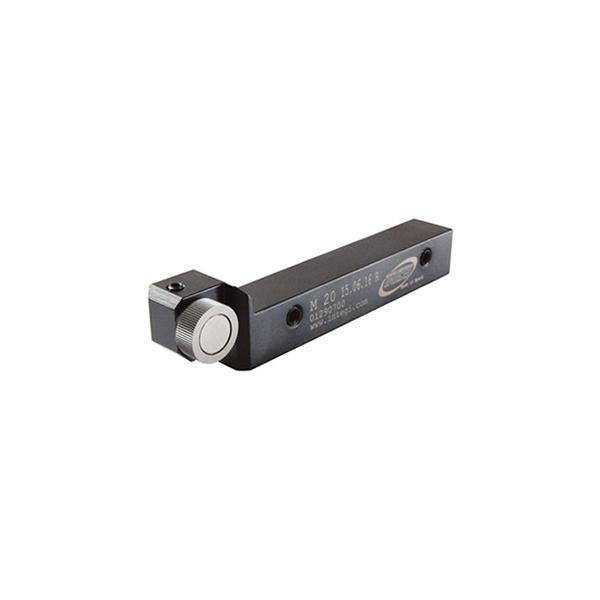

M20
Ürün Açıklaması
- Form tırtıl aracı.

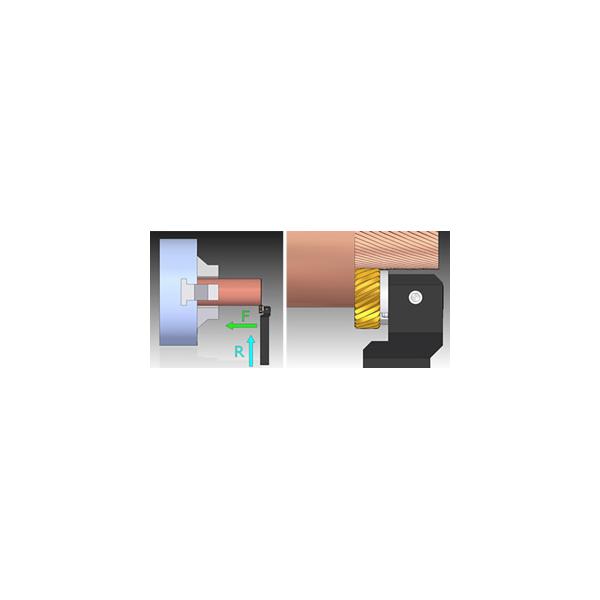

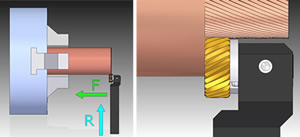

- Hem çapraz (F) hem de radyal (R) besleme için uygundur.
- Karbür aks.

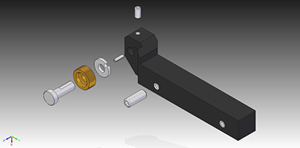

- Anlık bir tırtıl değişimi için aks vida ile sabitlenmiştir.
- Dikey bir yüzeye kadar olan tırtıllar için.
Makine Tipleri
- Çok milli, konvansiyonel ve CNC torna tezgahları.
| Tırtıl Şekli | Knurl | Besleme | |
 |
RAA | AA |  |
 |
RBL 30º | BR 30º | |
 |
RBL 45º | BR 45º | |
 |
RBR 30º | BL 30º | |
 |
RBR 45º | BL 45º | |
 |
RGE 30º | GV 30º |  |
 |
RGE 45º | GV 45º | |
 |
RGV 30º | GE 30º | |
 |
RGV 45º | GE 45º | |
 |
RKE | KV | |
 |
RKV | KE | |

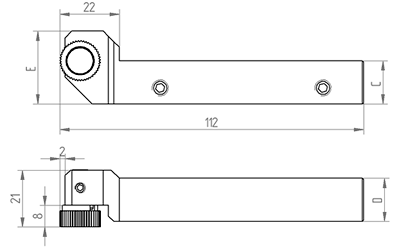

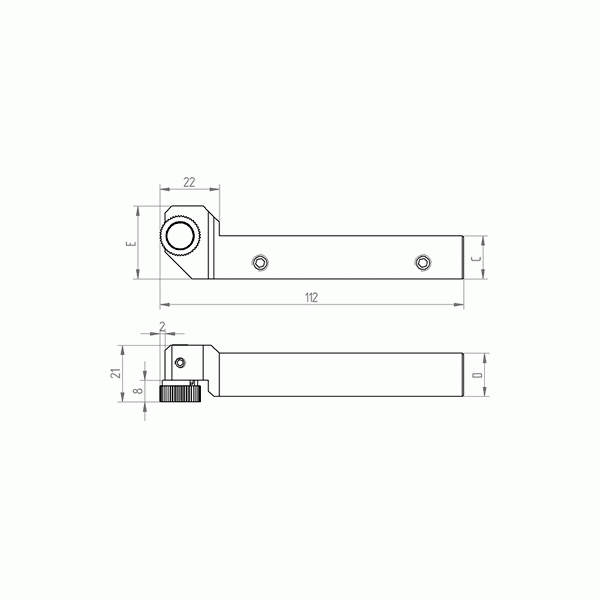

| Kod | Referans | Versiyon | Kapasite | Tırtıl Top Ölçüsü | C | D | Kg | Yedek Parça | |
| 01290300 | M20 15.06.10 | R | Ø3÷100 | 15x6x10/6 | 10 | 10 | 0,3 | EAM20/M21 |  |
| 01290400 | M10 15.06.10 | L | 10 | 10 | 0,3 | ||||
| 01290500 | M20 15.06.12 | R | 12 | 16 | 0,3 | ||||
| 01290600 | M20 15.06.12 | L | 12 | 16 | 0,3 | ||||
| 01290700 | M20 15.06.16 | R | 16 | 16 | 0,3 | ||||
| 01290800 | M20 15.06.16 | L | 16 | 16 | 0,3 | ||||
