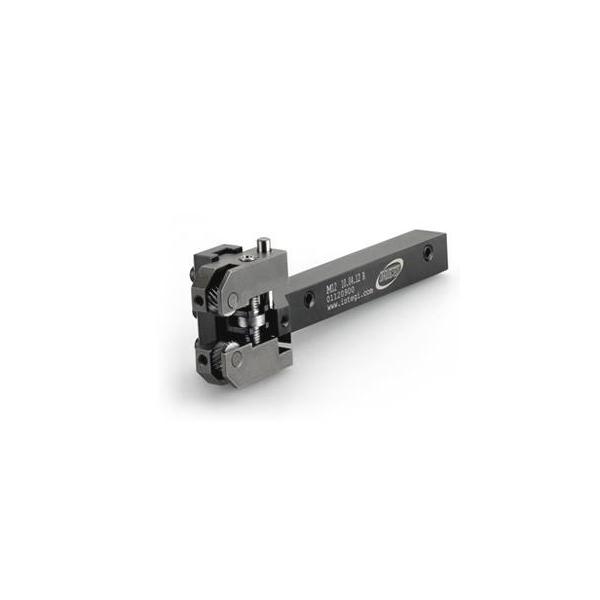

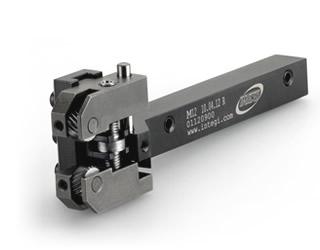

M12

Ürün Açıklaması

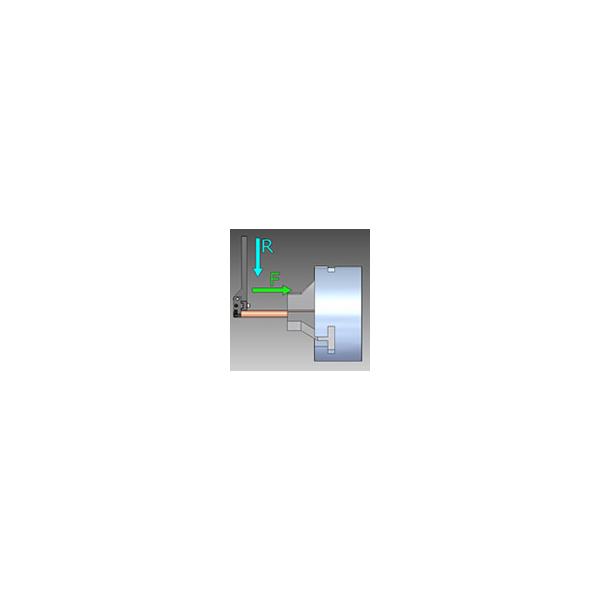

  • Hem çapraz (F) hem de radyal (R) besleme için uygundur.
  • Dişli bir mil vasıtasıyla iş parçası çapına simetrik olarak ayarlanabilen tırtıllar.
  • Sadece bir Alyan anahtarı kullanarak kolay ayarlama.

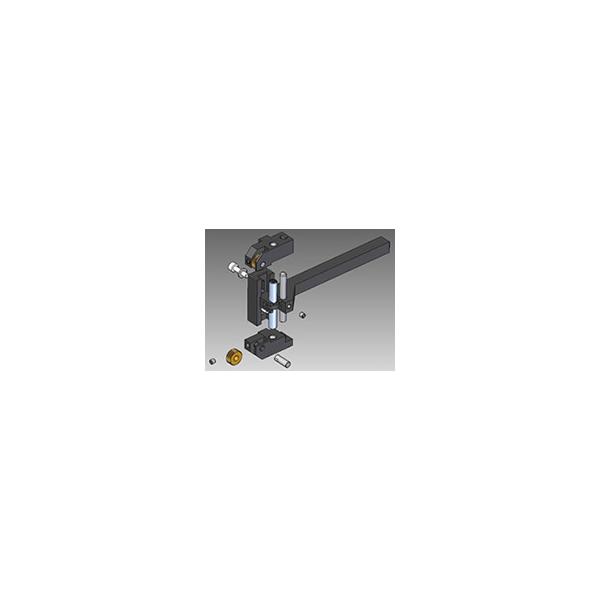

  • Bileşenlerin kalanını koruyan birkaç farklı sapın kullanılmasına izin veren modüler sistem.
  • Tamamen alet tarafından durduğundan torna yataklarına baskı yapmaz.
  • Tırtılların basıncı birbirini telafi ettiği için iş parçası üzerindeki bükülme riskini ortadan kaldırır.
  • Kafanın dönme kabiliyeti, tırtılların iş parçası üzerinde merkezlenmesini sağlar.
  • Taret ve makine ekseni arasında olası herhangi bir yanlış hizalamayı telafi etmek için bir otomatik merkezleme sistemine sahiptir.
  • Segmanlarla sabitlenmiş karbür akslar.

Makine Tipleri​

  • Çok milli tornalar için
Tırtıl Şekli Knurl Besleme
RAA AA+AA
RGE 30º BR 30º + BL 30º
RGE 45º BR 45º + BL 45º

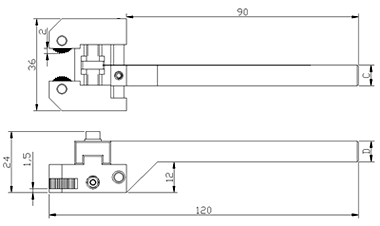

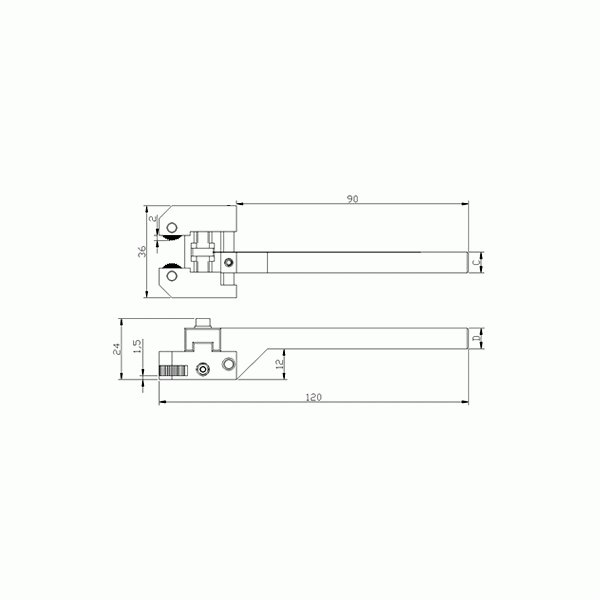

Kod Referans Kapasite Tırtıl Top Ölçüsü C D Kg Yedek Parça
01120500 M12 10.04.08 R Ø1÷10 10x4x4 8 12 0,2

EM12

01120600 M12 10.04.08 L Ø1÷10 10x4x4 8 12 0,2
01120700 M12 10.04.10 R Ø1÷10 10x4x4 10 12 0,2
01120800 M12 10.04.10 L Ø1÷10 10x4x4 10 12 0.2
01120900 M12 10.04.12 R Ø1÷10 10x4x4 12 12 0.2
01121000 M12 10.04.12 L Ø1÷10 10x4x4 12 12 0.2
