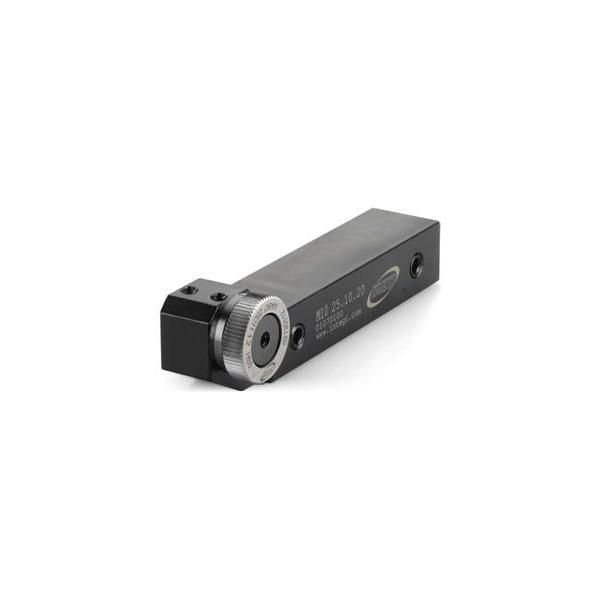

M10
Ürün Açıklaması
- Form tırtıl aracı.
- Sapa yerleştirilmiş bir çift vida vasıtasıyla boşluk açısını değiştirme imkanı.

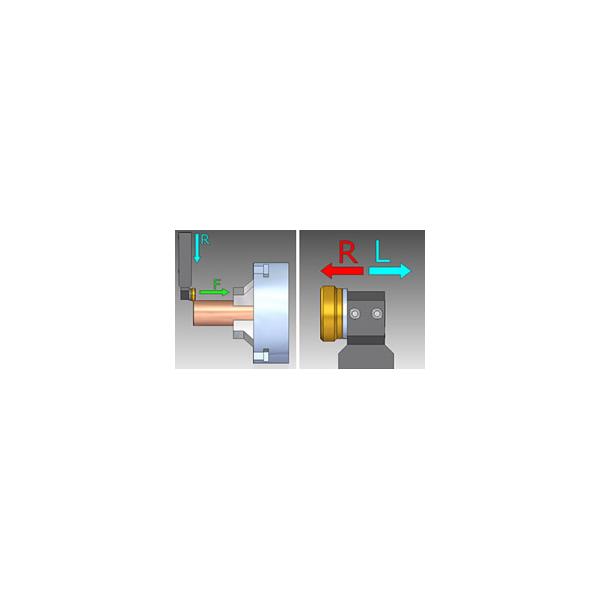

- Hem çapraz (F) hem de radyal (R) besleme için uygundur.
- Karbür aks.
- Anlık bir tırtıl değişimi için aks vida ile sabitlenmiştir.
- For knurlings up to a vertical face.
Makine Tipleri
- Çok milli, konvansiyonel ve CNC torna tezgahları.
| Tırtıl Şekli | Knurl | Besleme | |
 |
RAA | AA |  |
 |
RBL 30º | BR 30º | |
 |
RBL 45º | BR 45º | |
 |
RBR 30º | BL 30º | |
 |
RBR 45º | BL 45º | |
 |
RGE 30º | GV 30º |  |
 |
RGE 45º | GV 45º | |
 |
RGV 30º | GE 30º | |
 |
RGV 45º | GE 45º | |
 |
RKE | KV | |
 |
RKV | KE | |

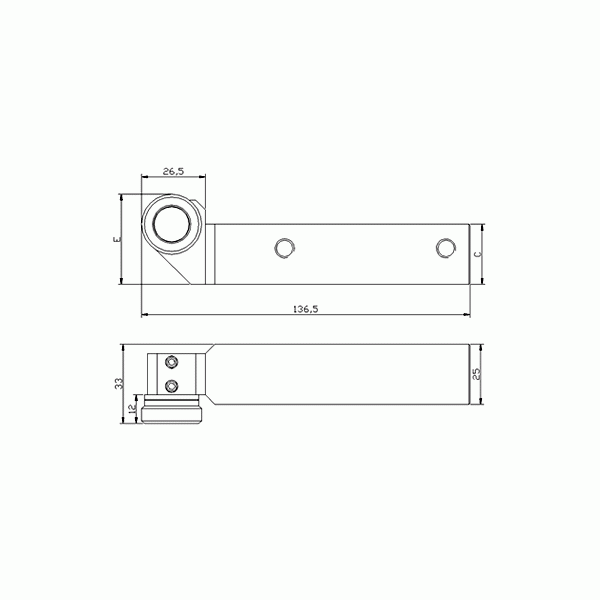

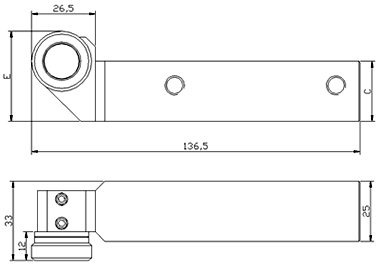

| Kod | Referans | Versiyon | Kapasite | Tırtıl Top Ölçüsü | A | B | Kg | Yedek Parça | |
| 01071700 | M10 25.10.20 | R+L | Ø8÷200 | 25x10x15/11 | 20 | 30 | 0,7 | EAM10 |  |
| 01070200 | M10 25.10.25 | R+L | Ø8÷200 | 25x10x15/11 | 25 | 35 | 0,8 | EAM10 | |
